توضیحات
اتصالات جوشی استنلس استیل و کربن استیل مطابق با استانداردهای بینالمللی تولید شده و در ردههای فشاری 10 و بالاتر برای شرایط کاری مختلف عرضه میشوند.

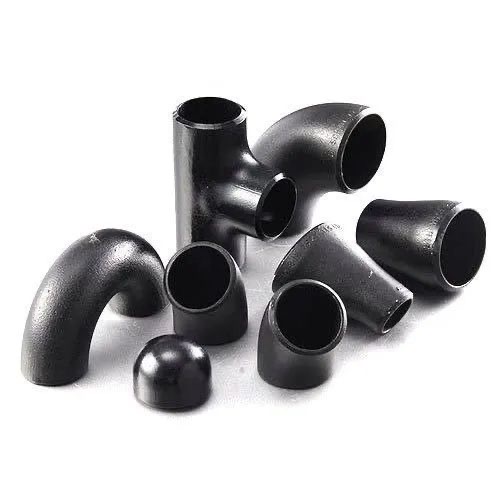

انواع اتصالات جوشی صنعتی
زانو جوشی (Elbow)
زانو برای تغییر مسیر جریان سیال در خطوط لوله استفاده میشود و در زوایای 45، 90 و 180 درجه تولید میگردد.
ویژگیها و کاربردها:
• تغییر جهت جریان بدون افت فشار شدید
• مناسب خطوط فشار و دمای بالا
• کاربرد در صنایع نفت، گاز، پتروشیمی و فولاد
سهراهی جوشی (Tee)
سهراهی برای ایجاد انشعاب از خط اصلی استفاده میشود و در دو نوع مساوی و کاهنده تولید میگردد.
ویژگیها و کاربردها:
• توزیع یا انشعاب جریان
• استحکام بالا در اتصال
• مناسب خطوط صنعتی سنگین
تبدیل جوشی (Reducer)
تبدیل برای تغییر سایز لوله استفاده میشود و در دو نوع هممرکز و غیرهممرکز تولید میگردد.
ویژگیها و کاربردها:
• تغییر قطر لوله
• جلوگیری از ایجاد تلاطم (در نوع غیرهممرکز)
• کاربرد در خطوط انتقال سیالات صنعتی
کپ جوشی (Cap)
کپ جوشی برای مسدود کردن انتهای خطوط لوله استفاده میشود و اتصال دائمی و مطمئنی ایجاد میکند.
ویژگیها و کاربردها:
• بستن انتهای خط
• تحمل فشار بالا
• مناسب خطوط دائم و صنعتی
سرلوله یا استاباند (Stub End)
استاباند همراه با فلنج لپجوینت استفاده میشود و امکان باز و بسته کردن آسان خطوط را فراهم میکند.
ویژگیها و کاربردها:
• استفاده در خطوط نیازمند دمونتاژ
• کاربرد در صنایع شیمیایی و غذایی
• کاهش هزینه در سیستمهای فلنجی
ردههای فشاری اتصالات جوشی
اتصالات جوشی بر اساس ضخامت و فشار کاری در ردههای مختلف تولید میشوند.
رده 10 و بالاتر شامل موارد زیر است:
• Schedule 10
• Schedule 20
• Schedule 30
• Schedule 40
• Schedule 80
• Schedule 160
انتخاب رده مناسب به فشار کاری، دمای سیال و نوع کاربرد بستگی دارد.
متریال اتصالات جوشی
اتصالات جوشی کربن استیل
اتصالات کربن استیل به دلیل مقاومت مکانیکی بالا و قیمت اقتصادی، پرکاربردترین نوع در صنایع سنگین هستند.
متریالهای رایج:
• ASTM A234 WPB
• ASTM A420 WPL6 (دمای پایین)
اتصالات جوشی استنلس استیل
اتصالات استنلس استیل به دلیل مقاومت عالی در برابر خوردگی و مواد شیمیایی، در محیطهای خورنده و صنایع حساس استفاده میشوند.
متریالهای رایج:
• ASTM A403 WP304
• ASTM A403 WP316
• ASTM A403 WP316L
استانداردهای تولید اتصالات جوشی
• ASME B16.9
• ASME B16.28
• MSS-SP-75
کاربرد اتصالات جوشی صنعتی
• خطوط لوله نفت، گاز و پتروشیمی
• نیروگاهها و صنایع فولاد
• صنایع شیمیایی و دارویی
• پالایشگاهها و واحدهای فرآیندی
