توضیحات

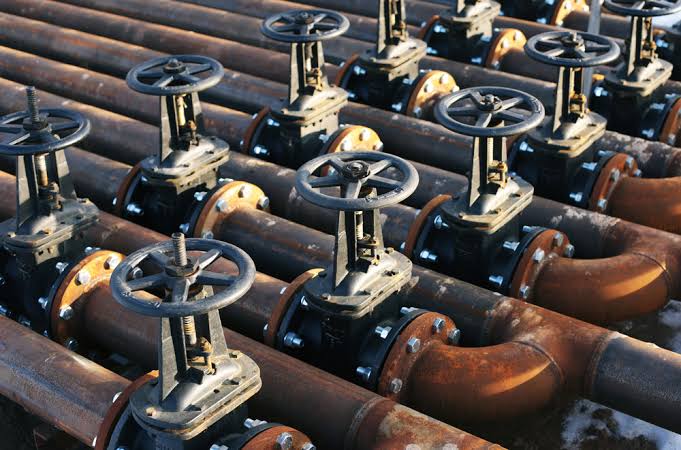

شیر کشویی (Gate Valve)
شیر کشویی یکی از رایجترین شیرآلات صنعتی برای قطع و وصل کامل جریان است. مکانیزم عملکرد این شیر بهصورت بالا و پایین رفتن یک دیسک یا گیت میباشد و در حالت باز، مسیر جریان کاملاً مستقیم و بدون افت فشار قابلتوجه است.
ویژگیها و کاربردها:
• مناسب برای حالتهای کاملاً باز یا کاملاً بسته
• عدم توصیه برای تنظیم جریان
• افت فشار بسیار کم
• کاربرد در خطوط انتقال آب، بخار، نفت، گاز و سیالات صنعتی
• مناسب برای فشار و دمای بالا
متریال رایج:
• فولاد کربنی (WCB, A105)
• استنلس استیل (SS304, SS316)
شیر توپی (Ball Valve)
شیرتوپی از یک توپ سوراخدار برای کنترل جریان استفاده میکند و به دلیل سرعت بالای قطع و وصل، در بسیاری از خطوط صنعتی ترجیح داده میشود. عملکرد این شیر بهصورت یکچهارم دور بوده و آببندی بسیار مطمئنی دارد.
ویژگیها و کاربردها:
• قطع و وصل سریع جریان
• آببندی عالی و نشتی بسیار کم
• مناسب برای سیالات گازی و مایعات
• قابل استفاده در فشارهای بالا
• مناسب خطوط نفت، گاز، پتروشیمی و صنایع شیمیایی
متریال رایج:
• فولاد کربنی
• استنلس استیل ضدزنگ
• نشیمنگاه PTFE یا متریالهای مهندسی دیگر
شیر سوزنی (Needle Valve)
شیر سوزنی برای کنترل دقیق و تدریجی جریان استفاده میشود. طراحی مخروطی شکل سوزن باعث میشود تنظیم جریان با دقت بالا انجام شود، به همین دلیل در خطوط ابزار دقیق و سیستمهای حساس کاربرد دارد.
ویژگیها و کاربردها:
• تنظیم بسیار دقیق جریان
• مناسب دبیهای کم
• استفاده در خطوط ابزار دقیق، فشارسنجها و سیستمهای کنترلی
• مقاومت مناسب در برابر فشار
متریال رایج:
• استنلس استیل 304 و 316
• فولاد آلیاژی برای شرایط خاص
شیر گیوتینی (Knife Gate Valve)
شیر گیوتینی بیشتر در سیالاتی که دارای ذرات جامد، لجن، خمیر یا مواد غلیظ هستند مورد استفاده قرار میگیرد. تیغه تیز این شیر توانایی برش و قطع جریان سیالات سنگین را دارد.
ویژگیها و کاربردها:
• مناسب سیالات با ذرات معلق
• کاربرد در صنایع معدنی، فاضلاب، خمیر کاغذ، سیمان و فولاد
• طراحی ساده و تعمیرپذیری مناسب
• عملکرد مناسب در فشارهای پایین تا متوسط
متریال رایج:
• فولاد کربنی
• استنلس استیل برای محیطهای خورنده
صافی (Strainer)
صافی یا استرینر یک تجهیز محافظتی در سیستم پایپینگ است که وظیفه جلوگیری از ورود ذرات جامد، رسوبات و آلودگیها به تجهیزات حساس مانند پمپها، شیرآلات کنترلی و مبدلهای حرارتی را بر عهده دارد.
ویژگیها و کاربردها:
• افزایش عمر تجهیزات پاییندستی
• جلوگیری از خرابی پمپ و شیرآلات
• استفاده در خطوط آب، بخار، نفت و مواد شیمیایی
• انواع Y-Strainer و Basket Strainer
متریال رایج:
• فولاد کربنی
• استنلس استیل
• توری داخلی استیل ضدزنگ
متریال شیرآلات صنعتی
فولاد کربنی
شیرآلات فولادی به دلیل استحکام مکانیکی بالا و تحمل فشار و دمای زیاد، در صنایع سنگین کاربرد گستردهای دارند و انتخاب اقتصادیتری نسبت به استنلس استیل محسوب میشوند.
استنلس استیل
شیرآلات استیل به دلیل مقاومت بالا در برابر خوردگی، زنگزدگی و مواد شیمیایی، در صنایع غذایی، دارویی، شیمیایی و محیطهای خورنده استفاده میشوند.
